Konfigurasi 3 MikroTik di Virtual Box

Berikut contoh langkah sederhana membuat konfigurasi 3 MikroTik di Virtual Box:

1. Buat 3 MikroTik di Virtual Box

2. Pilih MIKROTIK_R1 lalu setting Adapter 1 menjadi Bridged Adapter

3. Setting Adapter 2 di MIKROTIK_R1 menjadi Internal Network dan beri nama Lan1

4. Setting Adapter 3 di MIKROTIK_R1 menjadi Internal Network dan beri nama Lan2

5. Pilih MIKROTIK_R2 lalu setting Adapter 1 menjadi Internal Network dan beri nama Lan1

6. Pilih MIKROTIK_R3 lalu setting Adapter 1 menjadi Internal Network dan beri nama Lan2

7. Jalankan MIKROTIK_R1 kemudian masuk ke system identity dan setting nama menjadi router_1

8. Masuk ke interface lalu setting ether1 menjadi eth1_ISP

9. Setting ether2 menjadi eth2_R2

10. Setting ether3 menjadi eth3_R3

11. Masuk ke ip address dan tambahkan ip address ke eth1_ISP

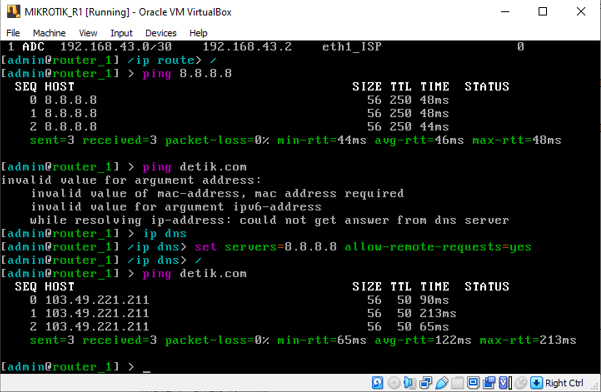

12. Ping gateway

13. Masuk ke ip route lalu tambahkan dst-address

14. Ping 8.8.8.8

15. Ping detik.com

    Belum tersambung karena belum setting ip dns.

16. Masuk ke ip dns lalu setting servers kemudian kembali coba ping detik.com

17. Masuk ke ip address lalu tambahkan ip address ke eth2_R2

18. Tambahkan ip address ke eth3_R3

19. Jalankan MIKROTIK_R2 lalu masuk ke system identity dan ubah nama menjadi router_2

20. Masuk ke interface dan seeting ether1 menjadi eth1_keR2

21. Masuk ke ip address lalu tambahkan ip address ke eth1_keR2

22. Ping ke eth2_R2 yang ada di router MIKROTIK_R1

23. Ping 8.8.8.8

    Belum bisa tersambung karena belum setting dst-address.

24. Masuk ke ip route lalu tambahkan dst-address

25. Coba ping 8.8.8.8 lagi

    Masih belum bisa karena belum setting NAT.

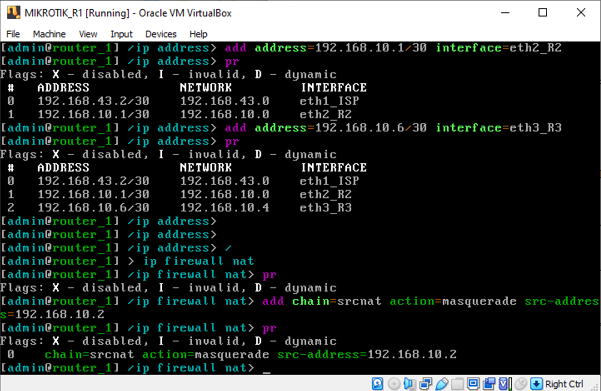

26. Masuk kembali ke router MIKROTIK_R1, kemudian masukkan perintah ip firewall nat lalu tambahkan perintah seperti di bawah ini:

27. Setelah itu kemballi lagi ke MIKROTIK_R2 dan coba ping 8.8.8.8

28. Masuk ke ip dns dan setting servers kemudian ping detik.com

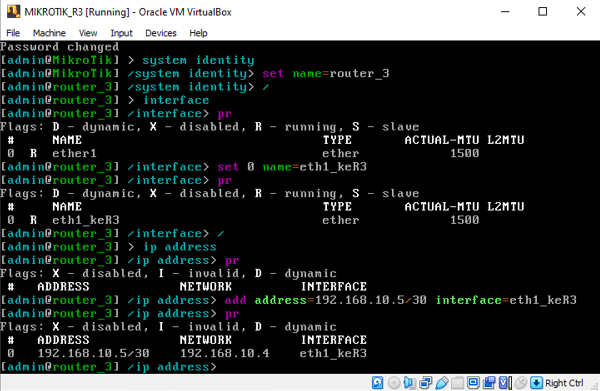

29. Jalankan MIKROTIK_R3 lalu masuk ke system identity dan ubah nama menjadi router_3

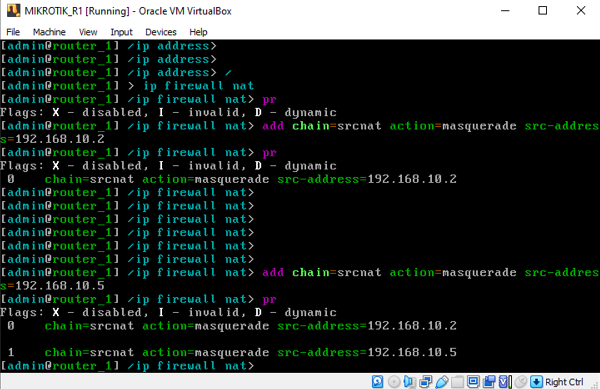

30. Masuk ke interface lalu setting ether1 menjadi eth1_keR3

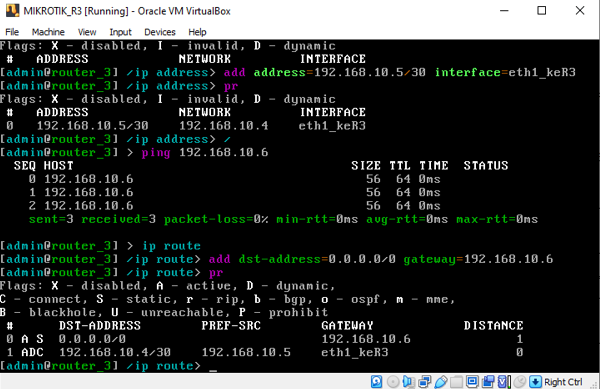

31. Masuk ke ip address dan tambahkan ip  address ke eth1_keR3

32. Ping ke eth3_R3 yang ada di router MIKROTIK_R1

33. Masuk ke ip route dan tambahkan dst-address

34. Ping 8.8.8.8

     Belum bisa tersambung karena belum setting NAT.

35. Masuk kembali ke router MIKROTIK_R1, kemudian masukkan perintah ip firewall nat lalu tambahkan perintah seperti di bawah ini:

36. Ping 8.8.8.8 lagi

37. Ping detik.com

    Belum bisa tersambung karena belum setting ip dns.

38. Masuk ke ip dns lalu setting servers. Setelah itu ping detik.com lagi

Kurang lebih seperti itulah contoh sederhana membuat konfigurasi menggunakan 3 MikroTik di Virual Box. Semoga dapat membantu!
